LW15A-550/Y5000-63瓷柱式断路器

（配用液压弹簧操动机构）

一、产品介绍

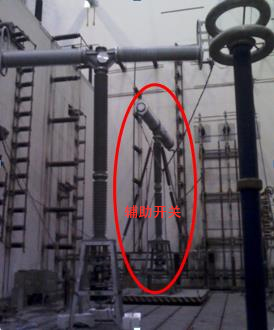

可采用复合套管和瓷套管两种方案，，，，，，，，传统的交流柱式断路器都使用瓷质空心套管作为断路器的对地及断口外绝缘，，，，，，，，随着新材料技术的发展，，，，，，，，复合空心绝缘子技术发展已经成熟，，，，，，，，因此，，，，，，，，我公司在LW15A-550/Y5000-63瓷柱式高压交流断路器基础上派生出了全部使用复合绝缘子的LW15C-550/Y5000-63高压交流断路器。。。。。复合绝缘子产品通过了由中国机械工业联合会组织的产品鉴定，，，，，，，，并且在国家高压电器质量监督检验中心取得相关型式试验。。。。。自2012年起至今，，，，，，，，我公司550kV复合化柱式断路器在国家高压电器质量监督检验中心作为试验回路辅助开关使用，，，，，，，，累计电寿命达到1500kA（折合63kA满容量开断23.8次）以上。。。。。

每台断路器由三个单极组成，，，，，，，，每个单极均为单柱双断口构，，，，，，，，它包括两个灭弧室单元、两个并联电容器、(两个合闸电阻)、三通（或五通）躯壳、支柱瓷套和一台液压弹簧操动机构。。。。。该产品性能可靠、技术参数先进，，，，，，，，完全符合GB1984国家标准、IEC62271-100国际电工委员会标准和有关DL标准的要求，，，，，，，，并按照标准规定的试验方法通过了型式试验，，，，，，，，试验项目齐全，，，，，，，，完全可以满足500kV电网运行的要求。。。。。

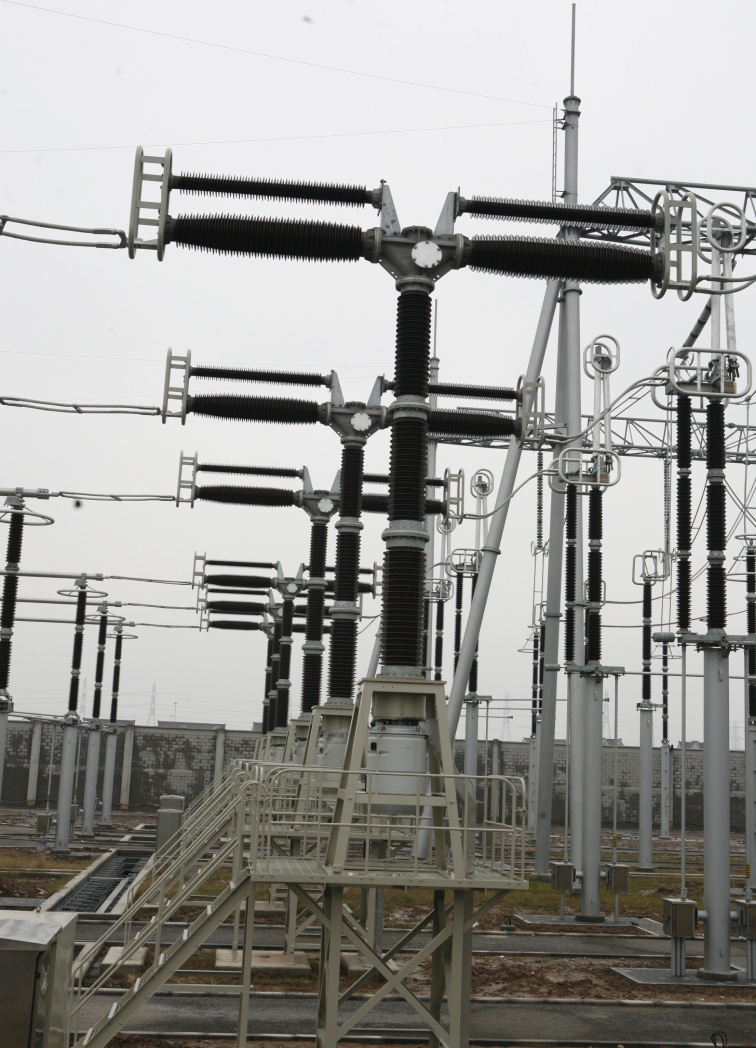

二、产品照片
