LW15A-363/Y5000-63瓷柱式断路器

（配用液压弹簧操动机构）

一、产品介绍

我公司LW15A-363/Y5000-63产品于2009年8月在国家高压电器质量监督检验中心通过全部型式试验。。。。。。。。主要用于西北电网。。。。。。。。

该产品以SF6作为灭弧介质，，，，，，采用自能灭弧结构，，，，，，配以合理的喷口形状和合理的电场设计，，，，，，喷口上游区结构独特，，，，，，有效利用了触头堵塞效应，，，，，，其开断能力高达63kA，，，，，，额定电流5000A，，，，，，并且具有失步开断、近区故障开断等特殊开断能力及开断容性电流时不会产生重燃和重击穿，，，，，，开断感性电流时不会产生过高的过电压。。。。。。。。触头全部为自力型，，，，，，触头材料采用导电率高、弹性好的合金材料，，，，，，触头之间的接触压力来自材料的弹性形变，，，，，，这样就避免了因弹簧脱落、绷断、退火而造成的触头间不可靠接触，，，，，，既保证了产品运行的可靠性，，，，，，又简化了产品结构。。。。。。。。

产品绝缘裕度大，，，，，，我公司363kV瓷柱式断路器产品按420kV电压等级设计，，，，，，产品内绝缘裕度大，，，，，，运行可靠性较高。。。。。。。。

每台断路器由三个单极组成，，，，，，每个单极均为单柱双断口构，，，，，，它包括两个灭弧室单元、两个并联电容器、(两个合闸电阻)、三通（或五通）躯壳、支柱瓷套和一台液压弹簧操动机构。。。。。。。。该产品性能可靠、技术参数先进，，，，，，完全符合GB1984国家标准、IEC62271-100国际电工委员会标准和有关DL标准的要求，，，，，，并按照标准规定的试验方法通过了型式试验，，，，，，试验项目齐全，，，，，，完全可以满足330kV电网运行的要求。。。。。。。。

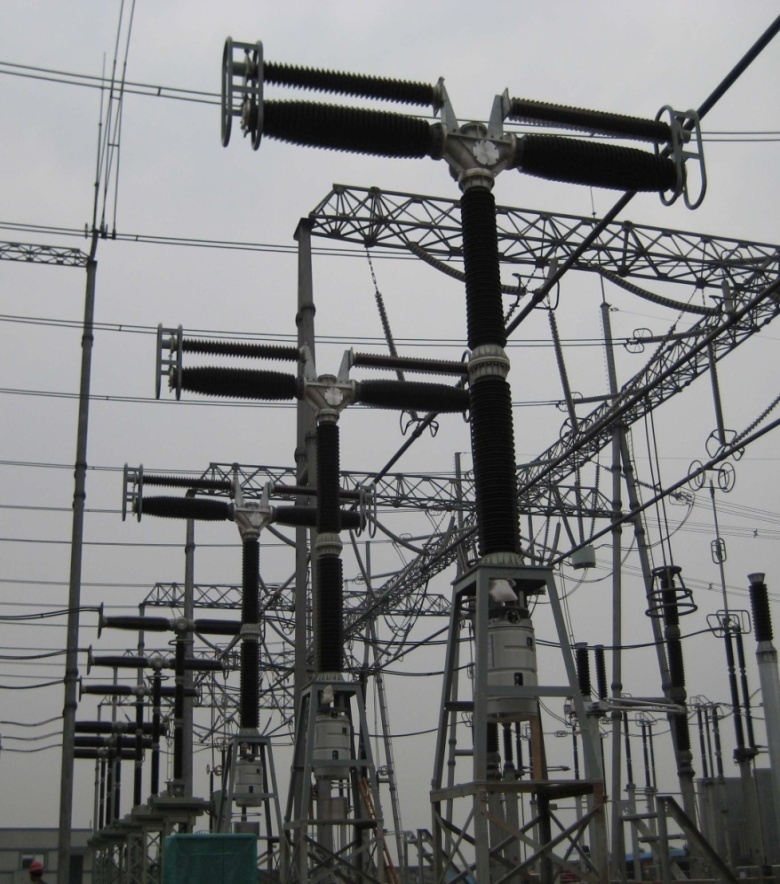

二、产品照片

·
